管線探測儀廠家?guī)懔私獠檎译娎|故障點的方法
時間: 2020-10-24 14:16
瀏覽次數：
一般來說，電力電纜故障檢測通常包括診斷、測距和定點三個步驟。故障定位是基于對故障信息的簡單分析，大致確定故障距離;故障定位是基于故障定位，使故障點準確定位。接下來管

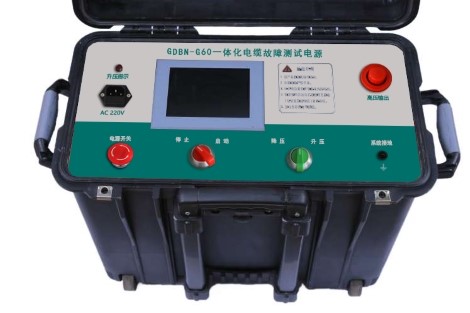

一般來說，電力電纜故障檢測通常包括診斷、測距和定點三個步驟。故障定位是基于對故障信息的簡單分析，大致確定故障距離;故障定位是基于故障定位，使故障點準確定位。接下來管線探測儀廠家將帶大家了解查找電纜故障點的方法。
1.低壓脈沖法(簡稱脈沖法)
當線路輸入一個脈沖電波時，該脈沖便以速度V沿線路傳輸，當行Lx距離遇到故障點后被反射折回輸入端，其往返時間為T(mén)，V為電波在線路中的傳播速度，與線路一次參數有關，對每種線路它是一個固定值，可通過計算和DFDL-S 電纜故障測試儀實測得到。將脈沖源的發射脈沖和線路故障點的反射波以一顯示器實時顯示，并由儀器提供的時鐘信號可測得時間T。
對電纜的低阻性接地和短路故障及斷線故障，及沖法可很方便地測出故障距離。但對高阻性故障，因在低電壓的脈沖作用下仍呈現很高的阻抗，使反射波不明顯甚至無反射。此種情況下需加一定的直流高壓或沖擊高壓使其放電，利用閃絡電弧形成瞬間短路產生電波反射。
2.直流高壓閃絡法(簡稱直閃法)
當故障電阻極高，尚未形成穩定電阻通道之前，可利用逐步升高的直流電壓施于被測電纜。至一定電壓值后故障點首選被擊穿，形成閃絡，利用閃絡電弧對所加入電壓形成短路反射，反射回波在輸入端被高阻源形成開路反射。管線探測儀廠家指出，這樣電壓在輸入端和故障點之間將多次反射，直至能量消耗殆盡為止。
3.沖擊高壓閃絡法(簡稱沖閃法)
當故障電阻降低，形成穩定電阻通道后，因設備容量所限，直流高壓加不上去，此時需改用沖擊電壓測試。直流高壓經球間隙對電纜充電直至擊穿，仍用其形成的閃絡電弧產生短路反射。在電纜輸入端需加測量電感L以讀取回波。電波在故障點被短路反射，在輸入端被L反射，在其間將形成多次反射。因電感L的自感現象，開始由于L的阻流作用呈現開路反射，隨著電流的增加經一定時間后呈現短路反射。而整個線路又由電容C和電感L又組成一個L—C放電的大過程。因此，在線路輸入端所呈現的波過程是一個近于衰減的余弦曲線上迭加著快速的脈沖多次反射波。從反射波的間隔可求出故障的距離。
以上就是管線探測儀廠家分享的一些查找電纜故障點的方法，你是否了解了呢?
