   地埋電纜故障，常見類型：低阻接地、高阻接地、閃絡故障、斷線故障、混合故障。整套探測分三大階段：故障粗測（測距）→路徑尋蹤→精確定點，不同階段使用對應設備。

一、主要探測設備

1. 故障測距設備（粗測距離）

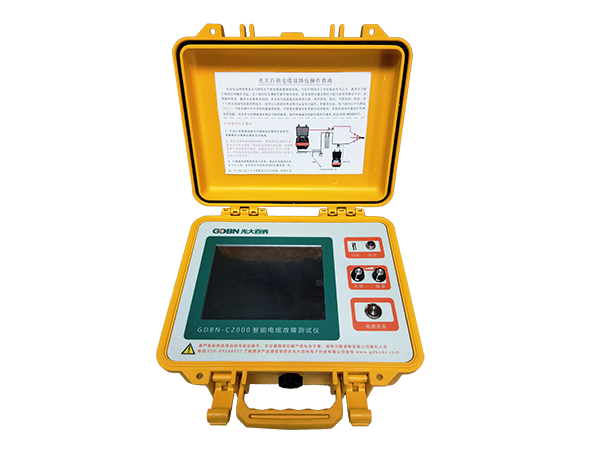

1）電纜故障測試儀主機

核心主機，搭配脈沖、閃絡法，用于測出故障點距離測試端多少米。

· 低壓脈沖法：適合斷線、低阻短路故障；向電纜發射低壓脈沖，反射波計算距離。

· 沖擊閃絡法（高壓閃絡）：針對高阻接地、閃絡故障，配合高壓信號源擊穿故障點獲取反射波形測距。

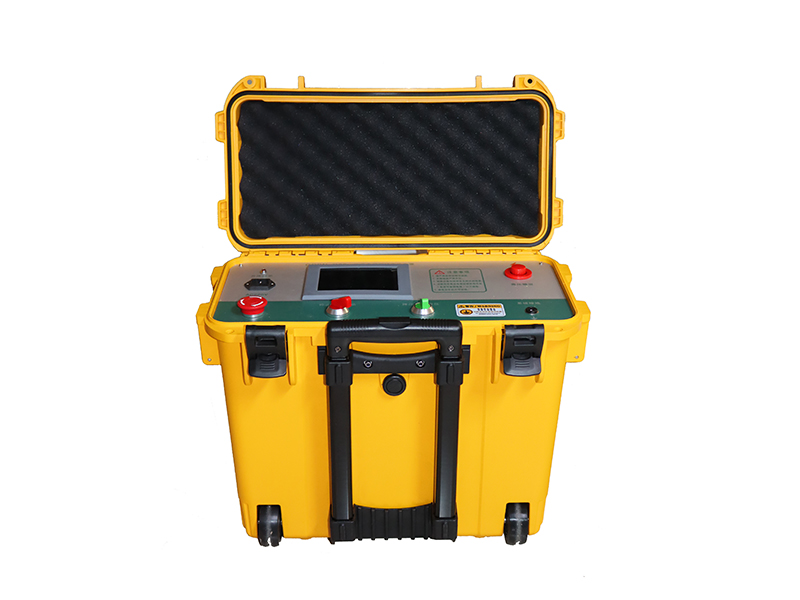

2）高壓信號源（沖擊高壓發生器） 包含：高壓電容、球隙放電、升壓變壓器。給故障電纜施加高壓，把高阻故障擊穿，產生放電脈沖，供主機讀取波形測距；高阻、閃絡故障必須用這套。

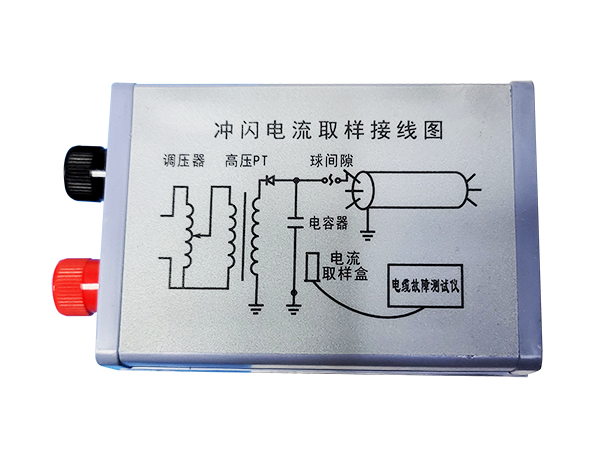

3）耦合電容：閃絡測試時隔離高壓，保護測試儀主機。

2. 電纜路徑探測設備（找電纜地下走向）

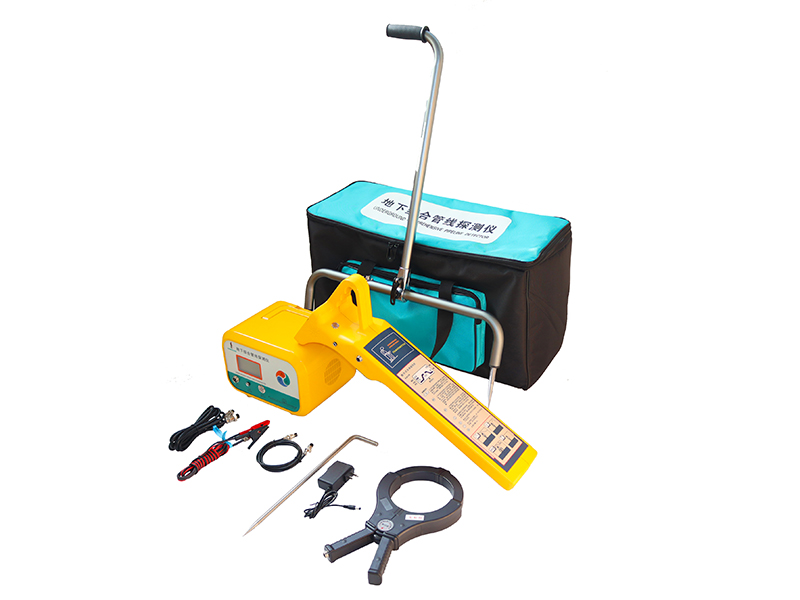

電纜路徑儀（路徑信號發生器 + 接收探頭） 信號發生器在電纜一端注入特定頻率信號，地面用接收線圈追蹤磁場，畫出電纜埋地走向、埋深。

重要：測距只得到長度，不知道電纜實際走向，必須先測路徑，不然定點會找錯位置。

3. 故障精確定點設備（地面找故障確切點位）

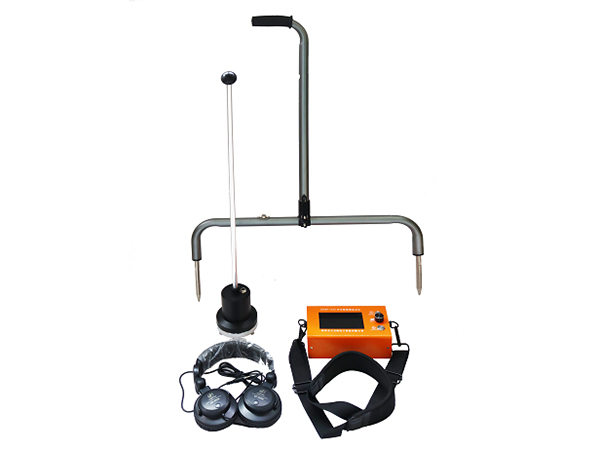

1）聲磁同步定點儀（主流）

· 高壓沖擊讓故障點放電：產生聲波（震動響聲）+ 電磁波。

· 儀器同時采集磁場信號（放電同步時間基準）+ 地面聲波，計算聲磁時差；時差最小的位置就是故障點。

優點：抗干擾強，不受土質、地下管線干擾，高阻閃絡故障首選。

2）跨步電壓定點儀 適合低阻接地故障。電纜加低壓信號，故障點大地形成電位梯度，地面兩根接地探針測跨步電壓，電位差最大處為故障點；高阻故障效果差。

3）音頻感應定點儀：多用于斷線、低阻，注入音頻信號，地面聽信號畸變；高阻故障基本不用。

輔助工具

· 絕緣電阻表：前期判斷故障類型（測相對地、相間絕緣，區分高阻 / 低阻 / 斷線）

· 萬用表：核對電纜芯線通斷

· 安全工具：高壓接地線、絕緣靴、絕緣桿（高壓測試安全必備）

二、完整探測作業流程

前提：電纜完全停電、驗電、做好安全接地，斷開電纜兩端所有外接設備（變壓器、開關柜、分支箱），避免外來回路干擾測試波形。

步驟 1：故障性質診斷（判斷是什么故障）

1. 斷開電纜兩端，用兆歐表分別測各芯對地、芯芯之間絕緣電阻；萬用表測芯線通斷。

· 絕緣接近 0Ω：低阻接地 / 短路故障

· 絕緣幾百 kΩ~ 幾 MΩ：高阻接地故障

· 絕緣很高，但芯線不通：斷線故障

· 加壓才擊穿，不加壓絕緣正常：閃絡故障

根據故障類型，選定測試方法：

· 斷線、低阻短路 → 低壓脈沖法

· 高阻接地、閃絡 → 沖擊高壓閃絡法

步驟 2：粗測故障距離（室內 / 電纜端頭測距）

1. 電纜故障測試儀主機接被測電纜；

2. 低阻 / 斷線：直接用低壓脈沖，屏幕讀取波形，算出故障點距離測試端的米數；

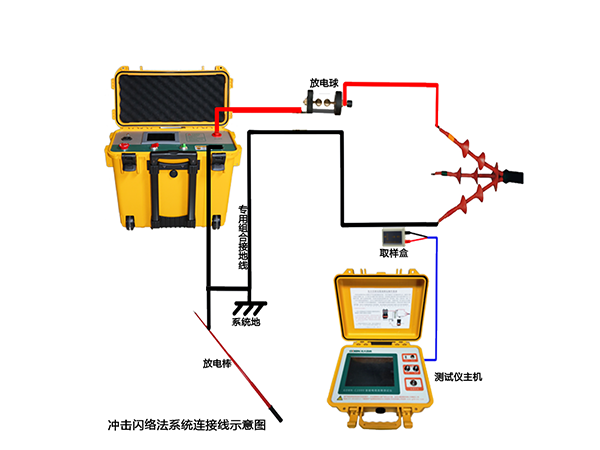

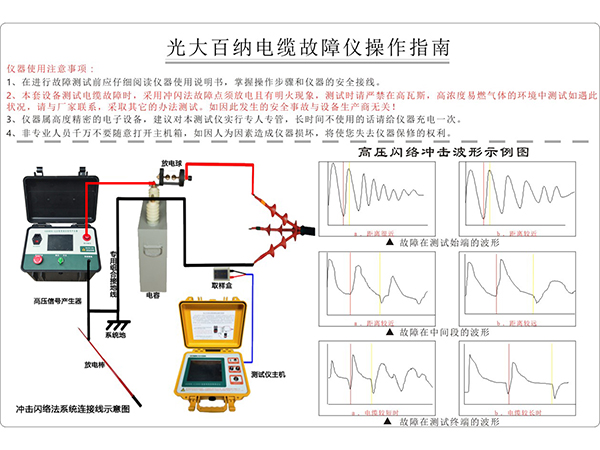

3. 高阻 / 閃絡：接入沖擊高壓發生器、耦合電容，施加沖擊高壓，故障點反復擊穿放電，采集閃絡波形，計算故障距離。

??粗測結果是電纜的實際線纜長度，不等于地面直線距離！電纜有彎曲、蛇形敷設，不能直接拿米數去地面挖坑。

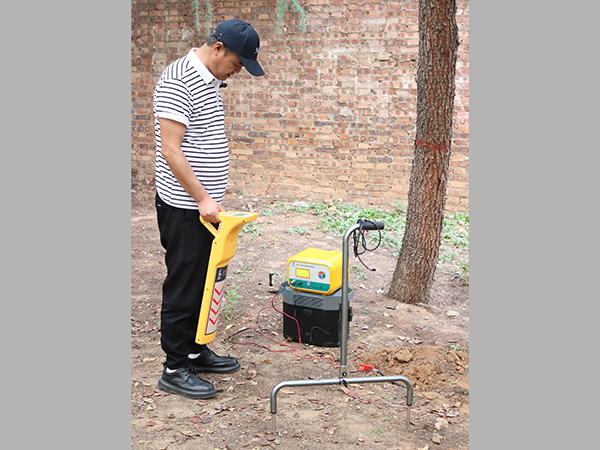

步驟 3：探測電纜埋地路徑與埋深

1. 路徑信號發生器接電纜完好芯線，注入特定頻率信號；

2. 地面手持接收探頭沿線路巡測，跟蹤磁場信號，標記電纜走向、轉彎、接頭位置、埋深；

3. 結合第二步測出的故障線纜長度，在路徑上圈出故障大致區間。

步驟 4：地面精確定點（核心現場環節）

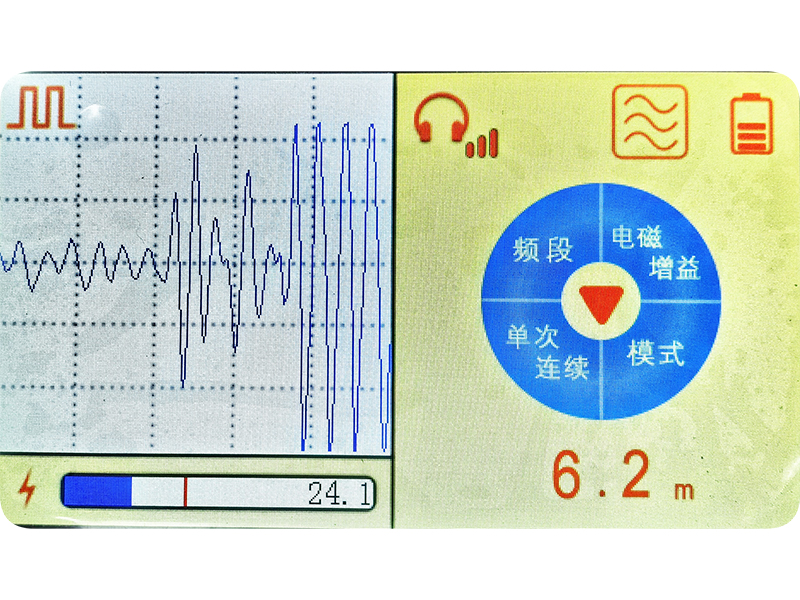

方案 A：聲磁同步定點（絕大多數現場）

1. 保持沖擊高壓裝置接電纜，持續對電纜沖擊放電，地下故障點每一次高壓擊穿會發出響聲和電磁信號；

2. 地面用聲磁同步接收機：磁場天線接收放電電磁信號作為時間基準，地音探頭采集地下傳來的放電聲波；

3. 沿著已經測出的電纜路徑、粗測的故障區間緩慢移動；

4. 觀察儀器聲磁時間差：時差最小、聲音最大的位置，就是故障點，做好標記。

現象：故障點正上方可以聽到 “啪、啪” 地下放炮響聲；偏離點位聲音變小，時差變大。

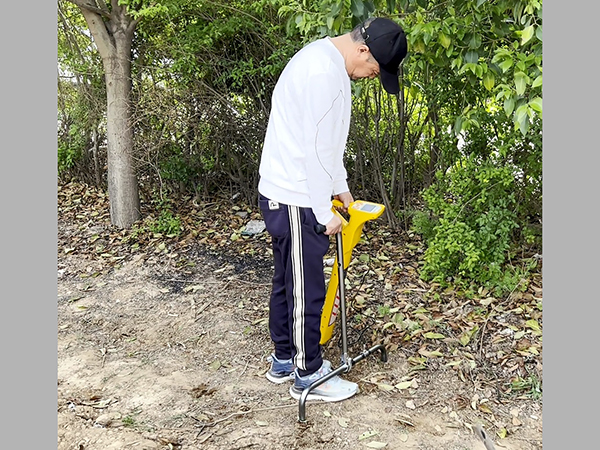

方案 B：跨步電壓法（只用于低阻接地故障）

在電纜一端施加低頻信號，地面兩根探針沿電纜路徑行走，觀測電壓讀數，讀數最大位置即為故障點。

步驟 5：復核確認

1. 在標記點位附近小范圍挪動探頭復測 23 次確認點位；避開電纜接頭，區分接頭放電和真實故障；

2. 開挖驗證；開挖后再次復測確認故障位置。

步驟 6：測試收尾

斷開高壓設備，充分對電纜、高壓電容放電，拆除所有接線，恢復現場安全。

三、常見干擾與注意事項

1. 電纜兩端必須斷開所有負載，否則反射波形混亂，測距不準；

2. 高壓沖擊作業屬于高危，現場設置警戒區，嚴禁人員靠近高壓發生器；

3. 地下多管線并行時，優先用聲磁同步，不要單純依賴音頻感應；

4. 潮濕土壤、水泥路面會衰減聲波，定點時放慢移動速度；

5. 粗測距離只是電纜長度，一定要結合路徑儀，不能直接按米數找點。
